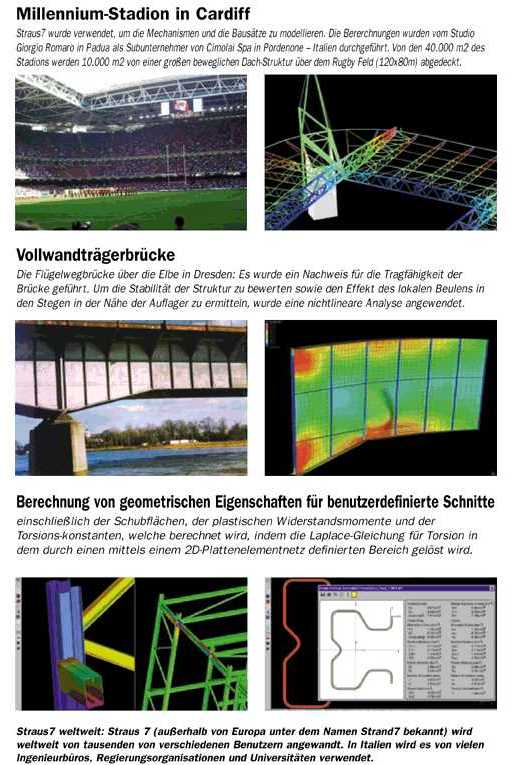

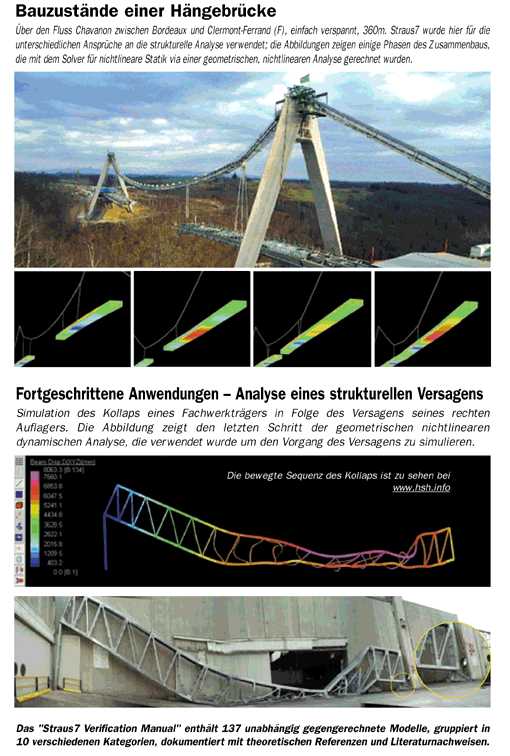

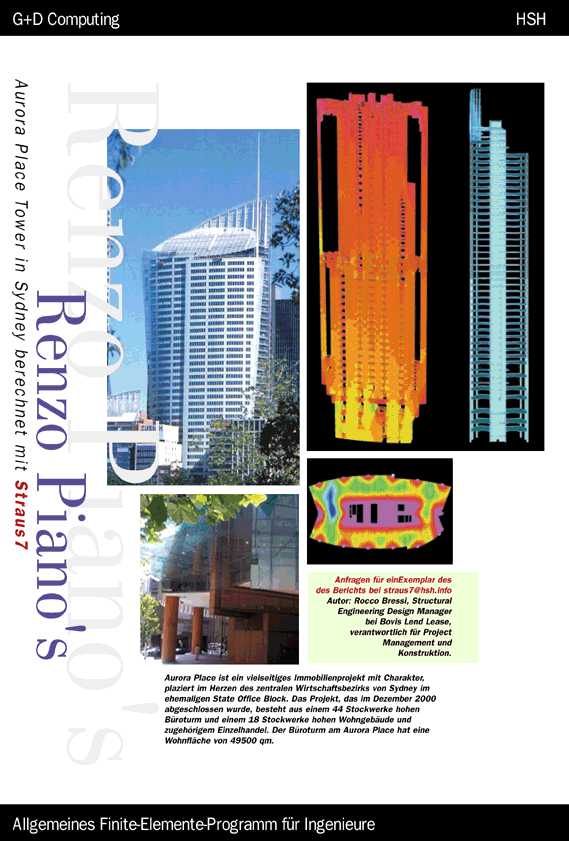

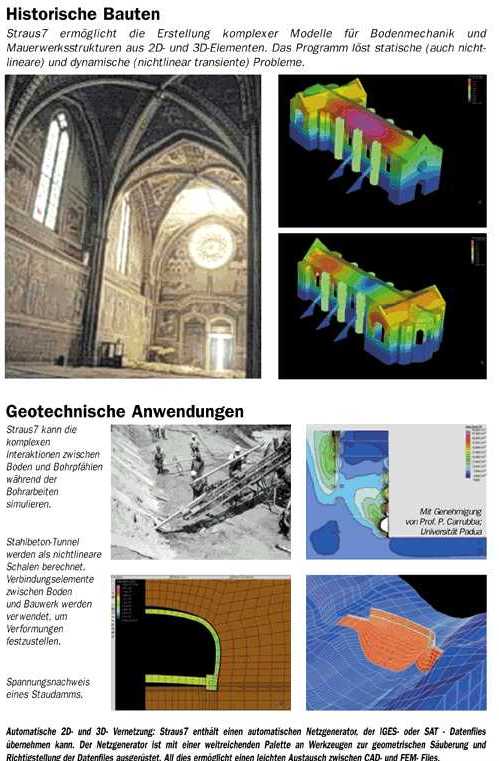

Anwendungsbeispiele aus dem Ingenieurhochbau

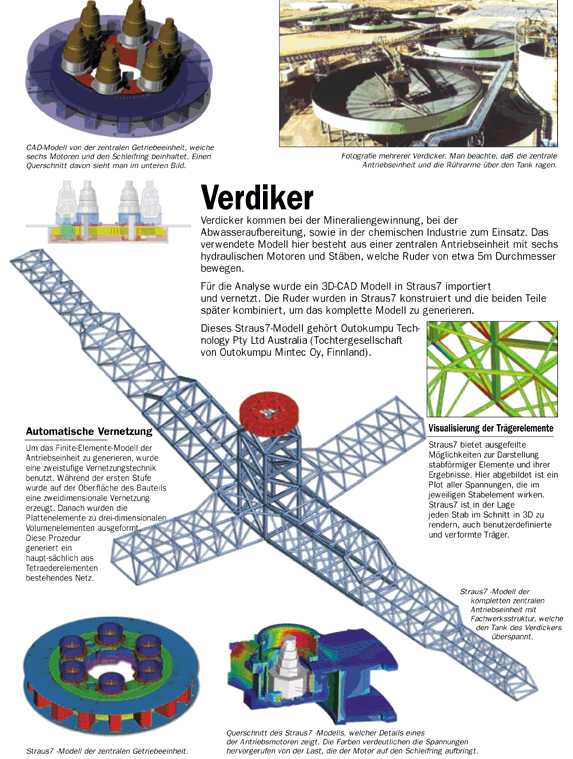

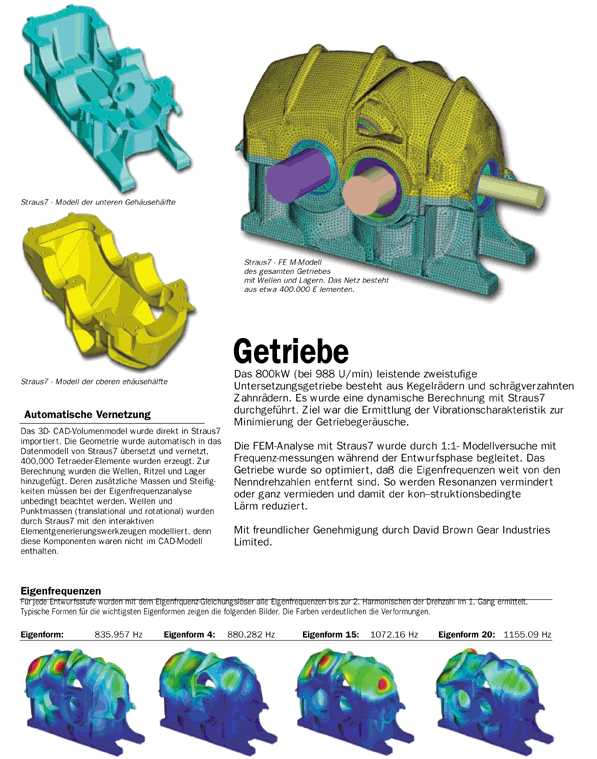

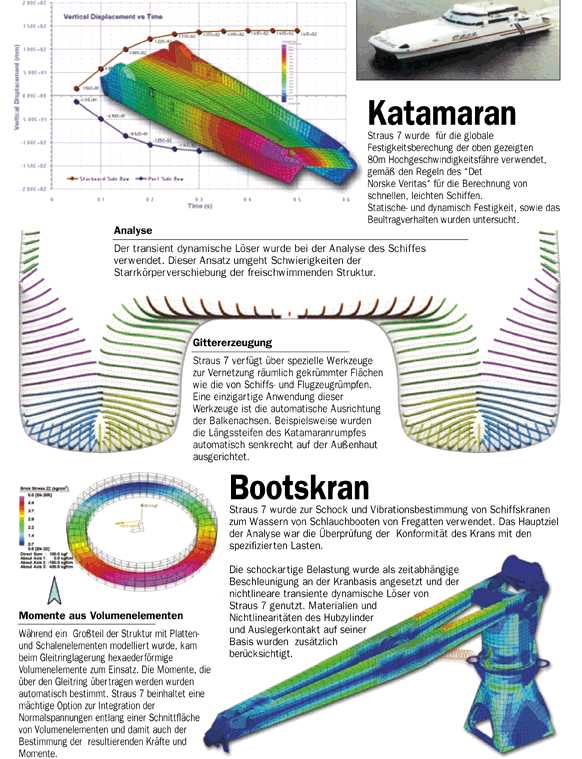

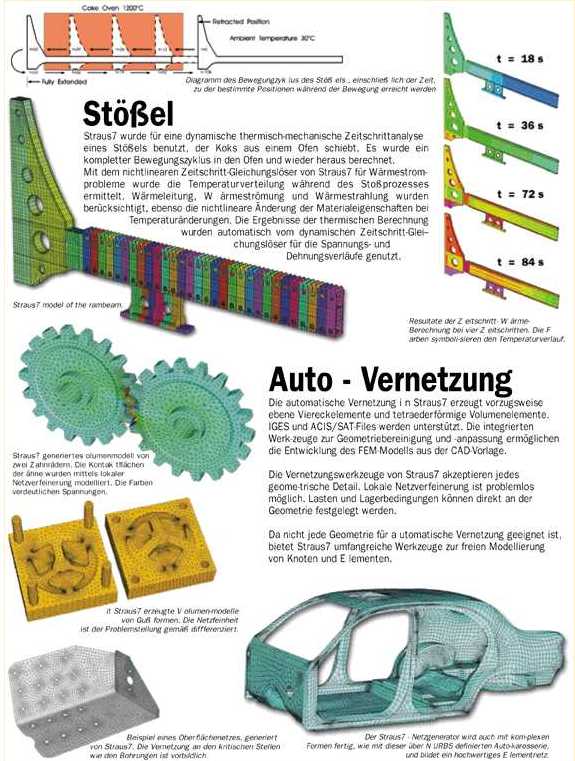

Anwendungsbeispiele aus dem Maschinenbau









Straus 7 – Vollständige Finite Elemente Software – entwickelt für Windows®.
Straus7’s voll integrierte grafische Umgebung, kombiniert mit einer Reihe von leistungsfähigen Löser, liefert ihnen eine einmalige Funktionalität in einer einzigartigen Anwendung. Modellerstellung, Analyse und Lösungen sind zeitgleich und nahtlos verbunden.
Fortgeschrittene Modellierung auf Knopfdruck… …eine flexibel Arbeitsumgebung…

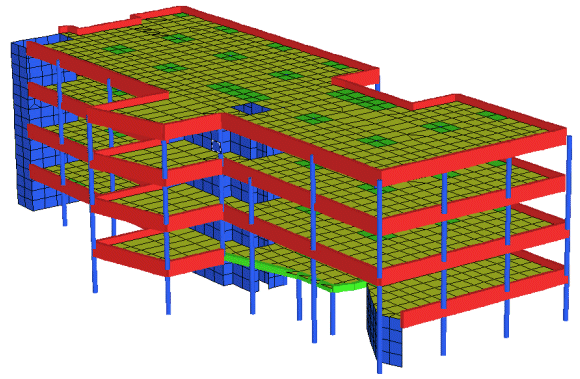

Straus7 gibt Ihnen die Möglichkeit, Modelle schnell zu erstellen. Zum Erzeugen, Löschen und Verändern der Elemente steht ein reichhaltiges Sortiment an Werkzeugen bereit, ebenso wie das automatische Meshing und die unbegrenzte „Rückgängig"-Funtion. Sie können komplizierte Modelle übersichtlich mit der Baumstruktur organisieren. Sie können eigene Koordinatensysteme sowie Profilquerschnitte definieren. Erfahren Sie die Qualität des Meshings mit Formfaktor, Verzerrung und freier Kantenermittlung. Straus7 nutzt im vollem Umfang die Möglichkeiten von Windows. Es ist z.B. möglich mehrerer Modelle gleichzeitig öffnen, ausschneiden und Einfügen von 3D- Elementen – selbst zwischen verschiedenen Modellen – sowie das Kopieren von Daten. Ferner stehen alle dynamische Visualisierungswerkzeuge wie Rotieren, Verschieben (Pan), Zoom, in Echtzeit zur Verfügung.
…übersichtliche und detaillierte Resultate... ..Einfachen und professionelle Reports.

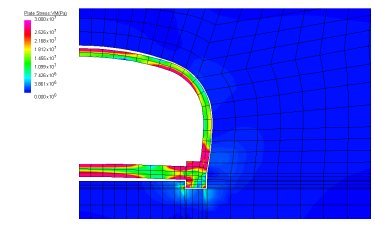

Straus7 gibt Ihnen eine Vielfalt an Ergebnisoptionen. Ergebnisvisualisierung ist über Kontur-, Vektor- und X-Y Grafik möglich. Das Peek Werkzeug ermöglich die Untersuchung der Ergebnisgrößen in jeden Punkt, direkt auf dem Modell. Die Ergebnisstabelle ermöglichen das Sehen, Sortieren, Filtrieren und Ausdrücken der Ergebnisdaten. Das Exportieren der Ergebnisse z.B. im Excel Format ist auch möglich.

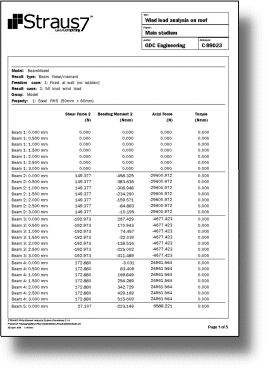

Straus7 bietet einen sehr Umfangreichen Satz an Werkzeuge für den Drücken für Dokumente und Reports. Fonts, Titel und Logo sind frei wählbar damit die Erscheinung Ihre Reports personalisiert und professionell aussehen.
Sehr umfangreiche Elementestypen Verschiedenen Löser stehen zur Verfügung

1D: Balken-, Strebe-, Feder-, Dämpfer- und Kabelelemente
2D: Flächenspannung, Flächenbeanspruchung, Platte/Scheibe, 3D Membrane, Scheibe (Schubpaneele) und asymmetrische Elemente
3D: Tetraeder, Keile, Pyramide und Hexaeder Elemente
Randbedingung: Festeinspannungen, Gelenkige Lagerung, Verbindung mit Abhängigkeitsverhältnisse (master/slave), Kontaktelemente (2D und 3D)

Statik: Linear, Beulen (Knicken) und nicht-linear (Geometrie, Material und nicht-lineare Randbedingung)
Dynamisch: Eigenfrequenzanalyse, Harmonische und nicht Harmonische Schwingungsanalyse.
Transient: Linear und nicht linear (Geometrie, Material und nicht-lineare Randbedingung)
Wärme: Stationär und transient (linear und nicht-linear)

Standard und spezielle Materialen Industriestandardisierte Datenbibliotheken
Linear und nicht-linear Materialmodelle, einschließlich: Isotrop, orthotrop, anisotrop, Boden, Gummi, Kompositlaminate und Benutzerdefinierte Materiale Material: Technische Eigenschaften für gewöhnliche Materialen, wie – Stahl, Holz, Alu, Beton und Glass
Querschnitte: Standard Querschnitte, einschließlich doppel-T, Rohr, offene Profile und Winkelprofile.
